4 ওয়্যার রেজিস্টিভ টাচ স্ক্রিন, POS মনিটরের জন্য 19 ইঞ্চি টাচ স্ক্রিন প্যানেল

POS মনিটরের জন্য 4 তারের প্রতিরোধী টাচ স্ক্রিন 19 ইঞ্চি এলসিডি প্রতিরোধী টাচ স্ক্রিন

একটি প্রতিরোধী টাচ স্ক্রিন কিভাবে কাজ করে?
সহজ কথায়, একটি প্রতিরোধমূলক টাচ স্ক্রিন হল একটি স্পর্শ-সংবেদনশীল কম্পিউটার ডিসপ্লে যা চাপ প্রয়োগ করে প্রতিক্রিয়া জানায়৷ যখন টাচস্ক্রীনের পৃষ্ঠের সাথে যোগাযোগ করা হয়, তখন এই দুটি শীট একসাথে চাপা হয়৷প্রতিটি শীটে অনুভূমিক এবং উল্লম্ব রেখা রয়েছে যা স্পর্শের সুনির্দিষ্ট অবস্থান নিবন্ধন করে।

সেন্সিং প্রক্রিয়াটি নিম্নরূপ।

সেন্সিং প্রক্রিয়া ভোল্টেজ উপরের শীটে ইলেক্ট্রোড X1 এবং X2 এর মধ্যে আরোপ করা হয়।তারপরে, উপরের শীটে একটি ইকুপটেনশিয়াল ডিস্ট্রিবিউশন তৈরি হবে যা X1 এবং X2 এর সমান্তরাল।

ধরে নিই যে ইলেক্ট্রোড X1 হল 0V (গ্রাউন্ড), তারপর ইলেক্ট্রোড X2 এ 5V চাপিয়ে দিন।যদি ডান এবং বাম ইলেক্ট্রোডের মধ্যে কেন্দ্রীয় বিন্দু স্পর্শ করা হয়, 2.5V নীচের শীট দ্বারা পরিমাপ করা হবে।যদি X1 থেকে 1/5 দূরে একটি বিন্দু (X2 থেকে 4/5 দূরে) স্পর্শ করা হয়, 1V নীচের শীট দ্বারা পরিমাপ করা হবে।X স্থানাঙ্ক বিন্দু এই ভাবে সনাক্ত করা হয়.

X দিকের স্থানাঙ্ক বিন্দু সনাক্ত করার পরে, নীচের শীটে ইলেক্ট্রোড Y1 এবং Y2 এর মধ্যে ভোল্টেজ চাপানো হয়।Y1 এবং Y2 (Y স্থানাঙ্ক) এর মধ্যে বিন্দুটি উপরের শীট দ্বারা পরিমাপ করা হবে, ঠিক একই পদ্ধতিতে X স্থানাঙ্ক 1-2 ধাপে।

ধাপ 1, 3 এর সেটটি পুনরাবৃত্তি হওয়ার সাথে সাথে স্পর্শ করা অবস্থানগুলির X এবং Y স্থানাঙ্কগুলি সনাক্ত করা অব্যাহত রয়েছে।

4-তারের এবং 5-তারের প্রযুক্তির মধ্যে কাঠামোগত পার্থক্য আছে কি?

অ্যানালগ 4-ওয়্যার রেজিস্টিভ টেকনোলজির মতোই, একটি অ্যানালগ 5-ওয়্যার রেজিস্টিভ সেন্সর উপরের এবং নীচের শীটগুলি নিয়ে গঠিত যেগুলির মধ্যে একটি ফাঁক দিয়ে একে অপরের মুখোমুখি হয়।এনালগ 4-তারের প্রতিরোধী প্রযুক্তির বিপরীতে, এনালগ 5-ওয়্যার প্রযুক্তিতে ইলেক্ট্রোডগুলি নীচের শীটের চার কোণে স্থাপন করা হয়।সেন্সিং প্রক্রিয়াটি নিম্নরূপ

প্রধান বৈশিষ্ট্য

• উচ্চ নির্ভুল
• চাপ সংবেদনশীল
• যেকোনো ইনপুট ডিভাইসে সাড়া দিতে পারে
• সংক্ষিপ্ত প্রতিক্রিয়া সময়
• সহজ ইন্টিগ্রেশন জন্য কম্প্যাক্ট আকার
• কাস্টমাইজেশন উপলব্ধ

পণ্যের স্পেসিফিকেশন

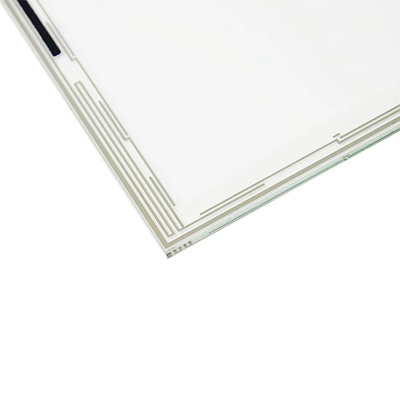

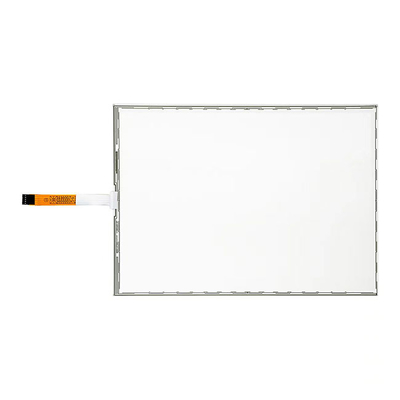

পণ্যের ছবি

প্রযুক্তিগত অঙ্কন
