পণ্যের বিবরণ:
|
পর্দার আকার: | 21.5" | দেখার কোণ: | 89/89/89/89 (টাইপ।)(CR≥10) |
---|---|---|---|
রিফ্রেশ হার: | 60Hz | সিগন্যালিং সিস্টেম: | LVDS (2 ch, 8-বিট), টার্মিনাল, 30 পিন |
নামমাত্র ইনপুট ভোল্টেজ: | নামমাত্র ইনপুট ভোল্টেজ | ব্যাকলাইট টাইপ: | 15S4P WLED, 30K ঘন্টা |
লক্ষণীয় করা: | 250 Nit TFT LCD প্যানেল,21.5 ইঞ্চি TFT LCD প্যানেল,30 পিন tft ips ডিসপ্লে |
সাধারণ বিবরণ

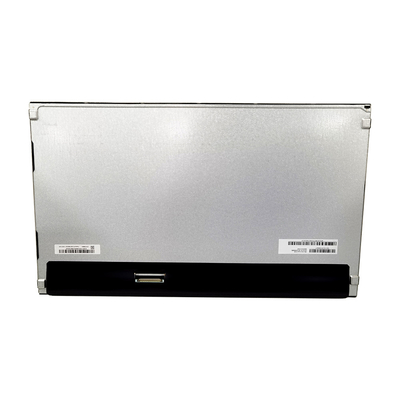

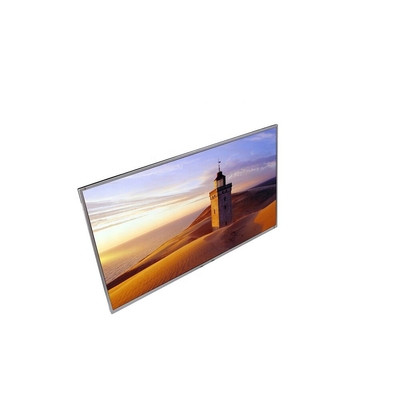

এই স্পেসিফিকেশন 21.5 ইঞ্চি চওড়া রঙ a-Si TFT-LCD মডিউল T215HVN01.1-এর ক্ষেত্রে প্রযোজ্য।
ডিসপ্লে ফুল HD - 1920(H) x 1080(V) স্ক্রীন ফরম্যাট এবং 16.7M রঙ (8 বিট RGB) সমর্থন করে
ডাটা প্রবেশ ).ইনপুট ইন্টারফেস হল ডুয়াল চ্যানেল LVDS এবং এই মডিউলটিতে কোনো ড্রাইভার নেই
ব্যাকলাইটের জন্য বোর্ড।
স্পেসিফিকেশন
আইটেম | ইউনিট | স্পেসিফিকেশন |
স্ক্রিন ডায়াগোনাল | [মিমি] | 546.86 (21.53”) |
সক্রিয় এলাকা | [মিমি] | 476.64 (H) x 268.11 (V) |
পিক্সেল H x V | 1920(x3)x 1080 | |
পিক্সেল পিচ | [উম] | 248.25 (প্রতি এক ট্রায়াড) x248.25 |
পিক্সেল ব্যবস্থা | RGB উল্লম্ব স্ট্রাইপ | |
প্রদর্শন মোড | VA মোড, সাধারণত কালো | |
সাদা আলোকসজ্জা (কেন্দ্র) | [cd/m2] | 250 (টাইপ।) |
বৈপরীত্য অনুপাত | 3000 প্রকার।) | |
প্রতিক্রিয়া সময় | [মিসেক] | 18ms (টাইপ., চালু/বন্ধ) |
শক্তি খরচ (এলসিডি মডিউল + ব্যাকলাইগ ইউনিট) |
[ওয়াট] |
15.2 প্রকার।)LCD মডিউল ∶PDD(টাইপ।)=3.1@ সমস্ত সাদা প্যাটার্ন, Fv-60Hz ব্যাকলাইট ইউনিট: PBLU(টাইপ।)=12.1@Is=65mA |
ওজন | [গ্রাম] | 1670 |
রূপরেখা মাত্রা | [মিমি] | 495.6(H)x 292.2(V)x10.6(D)টাইপ। |
বৈদ্যুতিক ইন্টারফেস | ডুয়াল চ্যানেল LVDS, 8 বিট RGB ডেটা ইনপুট | |
সাপোর্ট কালার | 16.7M রঙ | |
সারফেস ট্রিটমেন্ট | অ্যান্টি-গ্লেয়ার, 3এইচ | |
তাপমাত্রা সীমা অপারেটিং স্টোরেজ (শিপিং) |
[ও সি] [ও সি] |
0 থেকে +50 -20 থেকে +60 |
RoHS সম্মতি | RoHS সম্মতি | |
TCO কমপ্লায়েন্স | TCO 6.0 সম্মতি |
নিম্নলিখিত সর্বোচ্চ রেটিং অতিক্রম করলে স্থায়ী ক্ষতি হতে পারে
বর্ণনা | মিন. | সর্বোচ্চ | ইউনিট | মন্তব্য |
পারটিং তাপমাত্রা | 0 | 50 | পিসি] | নোট 2-1 |
কাচের পৃষ্ঠের তাপমাত্রা (অপারেশন) | 0 | 65 | reo | নোট 2-1 ফাংশন শুধুমাত্র বিচার করা হয় |
পারেশন আর্দ্রতা | 5 | 90 | [% আরএইচ] | নোট 2-1 |
সংগ্রহস্থল তাপমাত্রা | -20 | 60 | পিসি] | |
স্টোরেজ আর্দ্রতা | 5 | 90 | T% RH] |
প্রস্তাবিত অপারেটিং শর্ত
প্রতীক | বর্ণনা | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
ভিডিডি | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ | 4.5 | 5 | 5.5 | [ভোল্ট] | |
আইডিডি | পাওয়ার সাপ্লাই ইনপুট কারেন্ট (RMs) | 0.62 | 0.74 | [ক] | VDD=5.0V, ব্ল্যাক প্যাটার্ন, Fv=6OHz | |
0.7 | 0.84 | [ক] | VDD=5.0V, কালো প্যাটার্ন, Fv=75Hz | |||
পিডিডি | ভিডিডি পাওয়ার খরচ | 3.1 | 3.7 | [ওয়াট] | VDD=5.0V, কালো প্যাটার্ন, Fv=60Hz | |
3.5 | 4.2 | ওয়াট] | VDD=5.0V, কালো প্যাটার্ন, Fv=75Hz | |||
আইরুশ | থেকে অন্তঃপ্রবাহ বর্তমান | 3 | [ক] | নোট 3-1 | ||
ভিডিডিআরপি | অনুমোদিত VDD রিপল ভোল্টেজ | 500 | [mV] | VDD= 5.0V, কালো প্যাটার্ন, Fv=75Hz |
নিম্নলিখিতটি 21.5 ইঞ্চি রঙিন TFT-LCD মডিউলের ব্লক ডায়াগ্রাম দেখায়৷
বিস্তারিত
অঙ্কন
