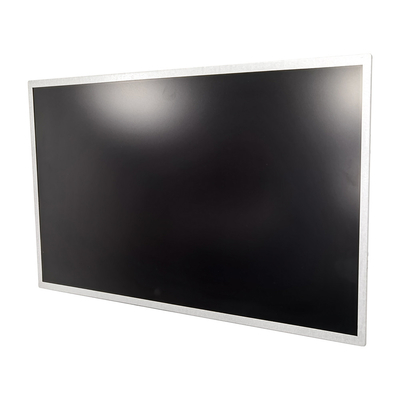

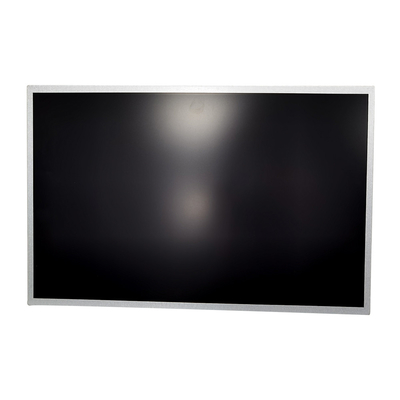

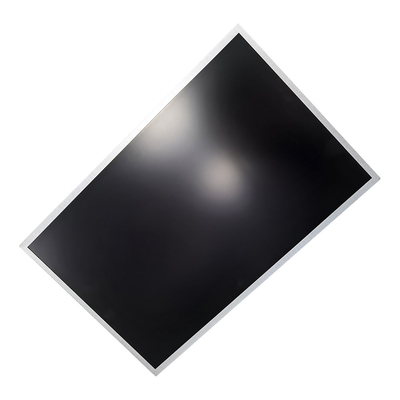

18.5 ইঞ্চি 30 পিন সাধারণ LED LVDS WXGA 1366*768 IPS LCD প্যানেল স্ক্রীন
ওভারভিউ
CJV185BJ1-LE1 হল একটি 18.5" TFT লিকুইড ক্রিস্টাল ডিসপ্লে মডিউল যার সাথে WLED ব্যাকলাইট ইউনিট এবং 30 পিন 1ch-LVDS
ইন্টারফেস.এই মডিউলটি 1366 x 768 HDTV ফর্ম্যাট সমর্থন করে এবং 16.7M (8 বিট) রঙ পর্যন্ত প্রদর্শন করতে পারে।দ্য
ব্যাকলাইটের জন্য রূপান্তরকারী মডিউল অন্তর্নির্মিত নয়।
বৈশিষ্ট্য
?উচ্চ উজ্জ্বলতা (250 nits)
?উচ্চ বৈসাদৃশ্য অনুপাত (3000? 1)
?দ্রুত প্রতিক্রিয়া সময় (ধূসর থেকে ধূসর গড় 9.0 ms)
?উচ্চ রঙের স্যাচুরেশন (NTSC 72%)
?HDTV (1366 x 768 পিক্সেল) রেজোলিউশন, সত্যিকারের HDTV ফর্ম্যাট
?DE (ডেটা সক্ষম) শুধুমাত্র মোড
?LVDS (লো ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং) ইন্টারফেস
?60 Hz ফ্রেম হারের জন্য অপ্টিমাইজ করা প্রতিক্রিয়া সময়
?আল্ট্রা ওয়াইড ভিউয়িং অ্যাঙ্গেল: সুপার এমভিএ প্রযুক্তি
?RoHS সম্মতি।
সাধারণ বিবরণ
|
আইটেম
|
স্পেসিফিকেশন
|
ইউনিট
|
|
সক্রিয় এলাকা
|
409.8(H)x 230.4(V)
|
মিমি
|
|
বেজেল খোলার এলাকা
|
413.4 (H)x 234.0(V)
|
মিমি
|
|
ড্রাইভার উপাদান
|
a-si TFT সক্রিয় ম্যাট্রিক্স
|
|
|
পিক্সেল নম্বর
|
1366x RGBx 768
|
পিক্সেল
|
|
পিক্সেল পিচ (সাব পিক্সেল)
|
0.1 (H)x 0.3(V)
|
মিমি
|
|
পিক্সেল ব্যবস্থা
|
RGB উল্লম্ব স্ট্রাইপ
|
|
|
শক্তি খরচ
|
14.89W(সর্বোচ্চ)[সেল 4.89W(সর্বোচ্চ)+ BLU 10.00W(ax.)
|
ওয়াট
|
|
প্রদর্শন রং
|
16.7M
|
রঙ
|
|
ডিসপ্লে অপারেশন মোড
|
ট্রান্সমিসিভ মোড/সাধারণত কালো
|
|
|
সারফেস ট্রিটমেন্ট
|
অ্যান্টি-গ্লেয়ার লেপ (ঝোঁয়া 1.0%), হার্ড লেপ (3H)
|
|
যান্ত্রিক স্পেসিফিকেশন
| আইটেম |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
| মডিউল আকার |
অনুভূমিক(H) |
429.87 |
430.37 |
430.87 |
মিমি |
| উল্লম্ব(V) |
254.1 |
254.6 |
255.1 |
মিমি |
| গভীরতা (D) |
9.5 |
10.5 |
11.5 |
মিমি |
| ওজন |
1170 |
1230 |
1290 |
g |
পরিবেশের পরম রেটিং
| আইটেম |
প্রতীক |
মান |
ইউনিট |
| মিন. |
সর্বোচ্চ |
| সংগ্রহস্থল তাপমাত্রা |
টিএসটি |
-20 |
60 |
গ |
| পরিবেশিত তাপমাত্রা |
শীর্ষ |
0 |
50 |
পিসি |
| শক (অপারেটিং) |
SNOP |
|
50 |
জি |
| কম্পন (অপারেটিং) |
ভিএনওপি |
|
1 |
জি |
দ্রষ্টব্য (1) তাপমাত্রা এবং আপেক্ষিক আর্দ্রতার পরিসর নীচের চিত্রে দেখানো হয়েছে।
(a) 90% RH সর্বোচ্চ।(তা ? 40 ºC)।
(b) ওয়েট-বাল্ব তাপমাত্রা 39 ºC সর্বোচ্চ হওয়া উচিত।(Ta > 40 ºC)।
(c) কোন ঘনীভবন নয়।
দ্রষ্টব্য (2) সর্বোচ্চ অপারেটিং তাপমাত্রা পরীক্ষার অবস্থার উপর ভিত্তি করে যা পৃষ্ঠের তাপমাত্রা
শুধুমাত্র তাপমাত্রা নিয়ন্ত্রিত চেম্বারে LCD মডিউল সহ ডিসপ্লে এরিয়া 65 ºC এর কম বা সমান।
পৃষ্ঠের তাপমাত্রা প্রতিরোধ করার জন্য চূড়ান্ত পণ্য নকশায় তাপ ব্যবস্থাপনা বিবেচনা করা উচিত
ডিসপ্লে এরিয়া 65 ºC এর বেশি হওয়া থেকে।অপারেটিং তাপমাত্রা পরিসীমা ক্ষেত্রে অবনতি হতে পারে
চূড়ান্ত পণ্য নকশা অনুপযুক্ত তাপ ব্যবস্থাপনা.
দ্রষ্টব্য (3) 11 ms, হাফ সাইন ওয়েভ, ± X, ± Y, ± Z এর জন্য 1 বার।
দ্রষ্টব্য (4) 10 ~ 200 Hz, 30 মিনিট, 1 বার প্রতিটি X, Y, Z।
দ্রষ্টব্য (5) কম্পন এবং শক পরীক্ষা করার সময়, মডিউলটি ধরে রাখার ফিক্সচারটি যথেষ্ট শক্ত এবং অনমনীয় হতে হবে যাতে
মডিউলটি ফিক্সচার দ্বারা বাঁকানো বা বাঁকানো হবে না।
পরিমাপ সেটআপ:
হঠাৎ এড়াতে এলসিডি মডিউলটি নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য স্থিতিশীল করা উচিত
পরিমাপের সময় তাপমাত্রা পরিবর্তন।আলোকসজ্জা স্থিতিশীল করার জন্য, পরিমাপ
একটি বায়ুবিহীন ঘরে 1 ঘন্টা ব্যাকলাইট জ্বালানোর পরে মৃত্যুদন্ড কার্যকর করা উচিত।
